5 Series B MSO

고충실도 파형, 통찰력 있는 측정, 고유 스펙트럼 분석 및 유연한 프로빙으로 설계를 완벽하게 파악할 수 있습니다. 모든 곳에서 엔지니어가 인식하는 직관적인 사용자 인터페이스를 경험하십시오.

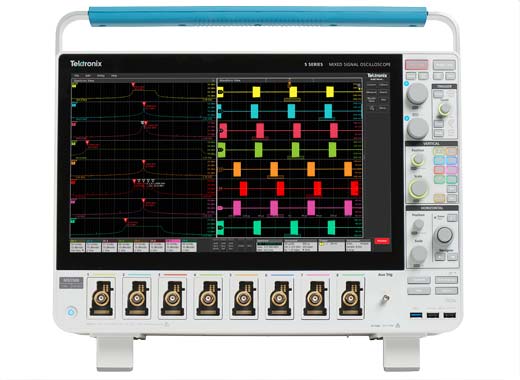

  • 5 Series B MSO - Front View


    고해상도 12비트 아날로그-디지털 컨버터를 차용하여 신호 세부사항을 표시합니다. 다중 채널 스펙트럼 분석, 측정 통계, 테이블 및 추세 플롯을 원할 때마다 사용자의 관점을 변경합니다.
    • 1.25GHz에서 12비트 해상도, 50MHz에서 16비트 해상도
    • DDC를 내장하여 다중 채널, 동기화된 스펙트럼 분석
    • 결과 테이블, 측정 통계 및 추세 플롯 보기

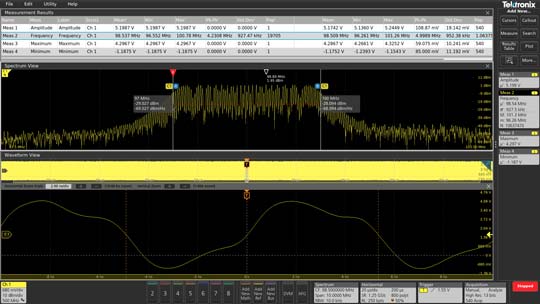

    5 Series B MSO - Insightful Measurements

    5 시리즈는 다양한 애플리케이션 측정으로 사용자의 요구에 맞게 적응합니다. 고급 분석 패키지를 개별적으로 추가하거나 애플리케이션 번들을 설치하여 더 다양한 워크로드를 처리합니다
    • 가장 일반적인 인터페이스를 포함하는 25개 이상의 시리얼 프로토콜 지원
    • 고급 1단계 및 3단계 전원 분석 패키지
    • 신호 무결성 및 전력 무결성을 위한 측정 도구
    • Windows® 운영 체제(옵션) 를 사용하여 PC 소프트웨어 실행 가능
    5-series B MSO - Advanced Solutions

    다양한 기능의 입력 및 고급 프로빙 기술을 사용하면 더 많은 내용을 볼 수 있습니다.
    • 최대 8개의 FlexChannel™ 입력(최대 8개의 아날로그 또는 64개의 디지털 신호)와 외부 트리거 입력
    • 3.9pF 입력 커패시턴스를 지원하는 500MHz 또는 1GHz 프로브 포함
    • TekVPI 프로브 인터페이스는 광범위한 액티브, 디퍼런셜, 아이솔레이티드 및 전류 프로브를 지원합니다.
    5-series B MSO - More Ways to See More Signals


  • 입력 채널
    • FlexChannel 입력 4개, 6개 또는 8개.
    • 각 FlexChannel에서 TLP058 1 프로브를 통해 아날로그 신호 입력 1개 또는 디지털 로직 입력 8개 제공
    • 새로운 기능 보조 트리거 입력
    대역폭1
    • 350MHz, 500MHz, 1GHz, 2GHz
    샘플링 속도
    • 6.25GS/s
    레코드 길이 1
    • 모든 아날로그/디지털 채널에서 최대 5000M 포인트
    내부 데이터 저장 장치1
    • 새로운 기능 250GB 이동식 SSD
    프로토콜 디코드 1
    • 사용 가능한 25개 이상의 프로토콜
    신호 발생기 1
    • 13표준 파형 유형 + 임의 새로 만들기 100MHz최대 주파수
    디지털 전압계 2
    • 4자리
    트리거 주파수 카운터 2
    • 8자리
    Display
    • 15.6-inch (385 mm)
    • TFT color HD (1920 x 1080) resolution Capacitive (multi-touch) touchscreen

    1 - 옵션이며 업그레이드 가능

    2 - 제품 등록 시 무료


    모델아날로그 대역폭샘플링 속도레코드 길이아날로그 채널디지털 채널함수 발생기 출력

    MSO56350MHz~2GHz6.25GS/s62.5M 포인트~500M 포인트6최대 48(옵션)

    1(옵션)



    MSO54350MHz~2GHz6.25GS/s62.5M 포인트~500M 포인트4최대 32(옵션)

    1(옵션)



    MSO58350MHz~2GHz6.25GS/s62.5M 포인트~500M 포인트8최대 64(옵션)

    1(옵션)



    MSO54B350MHz~2GHz6.25GS/s62.5M 포인트~500M 포인트4최대 32(옵션)

    1(옵션)



    MSO56B350MHz~2GHz6.25GS/s62.5M 포인트~500M 포인트6최대 48(옵션)

    1(옵션)



    MSO58B350MHz~2GHz6.25GS/s62.5M 포인트~500M 포인트8최대 64(옵션)

    1(옵션)
