TEKTRONIX

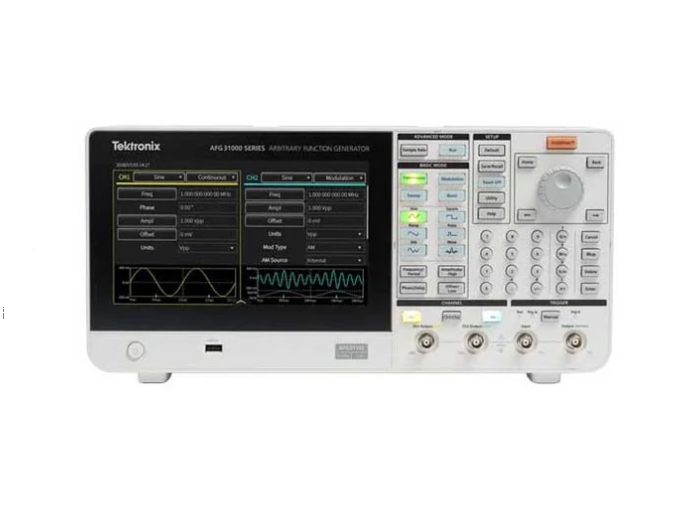

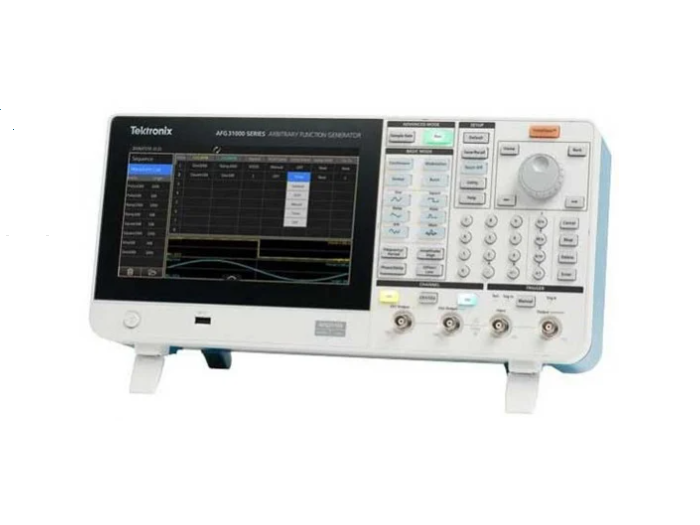

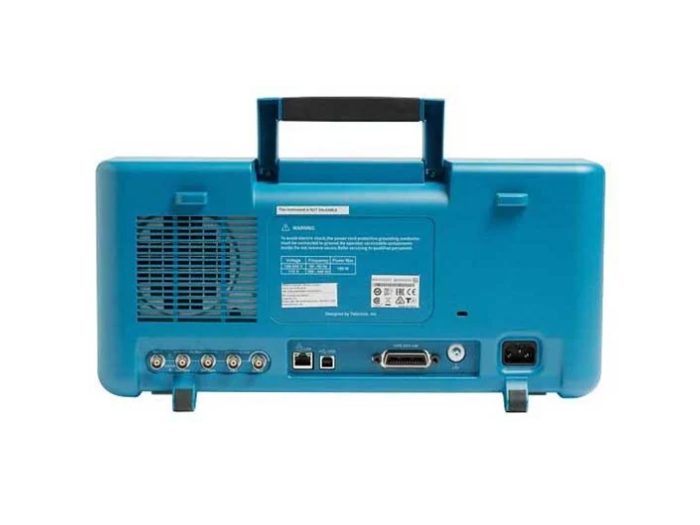

AFG31000 SERIES

InstaView™ 기술이 내장된 AFG31000 시리즈는 파형 발생 애플리케이션과 특허를 획득한 실시간 파형 모니터링 및 최신 사용자 인터페이스가 포함된 최초의 고성능 AFG입니다.

제품문의
  • Features
    숫자로 보는 AFG31000의 강점
    • 1채널 또는 2채널 모델
    • 1mVp-p~10Vp-p에서 50Ω의 부하에 이르는 출력 진폭 범위
    • 기본 모드
    1. 25MHz, 50MHz, 100MHz, 150MHz 또는 250MHz 사인파
    2. 250MSa/s, 500MSa/s, 1GSa/s 또는 2GSa/s 샘플링 속도
    3. 14비트 수직 해상도
    4. 연속, 변조, 스윕 및 버스트 실행 모드
    5. 각 채널의 128kpts 임의 파형 메모리
    • 어드밴스 모드
    1. 연속 모드 및 옵션 시퀀스, 트리거 및 게이트 모드
    2. 각 채널의 16Mpts 임의 파형 메모리(옵션: 128Mpts)
    3. 루프, 점프 및 대기 이벤트의 시퀀스 모드에서 최대 256개 단계
    4. 가변 샘플 클럭 1µSa/s~2GSa/s
    5. 입도가 1포인트인 최소 파형 길이 168pts
  • Specifications
    모델아날로그 채널출력 주파수레코드 길이샘플링 속도수직 해상도
    AFG31051

    1

    50MHz

    16MSa/ch

    500MS/s

    14비트


    AFG31022

    2

    25MHz

    16MSa/ch

    250MS/s

    14비트


    AFG31152

    2

    150MHz

    16MSa/ch

    2GS/s

    14비트


    AFG31021

    1

    25MHz

    16MSa/ch

    250MS/s

    14비트


    AFG31251

    1

    250MHz

    16MSa/ch

    2GS/s

    14비트


    AFG31252

    2

    250MHz

    16MSa/ch

    2GS/s

    14비트


    AFG31151

    1

    150MHz

    16MSa/ch

    2GS/s

    14비트


    AFG31052

    2

    50MHz

    16MSa/ch

    500MS/s

    14비트


    AFG31102

    2

    100MHz

    16MSa/ch

    1GS/s

    14비트


    AFG31101

    1

    100MHz

    16MSa/ch

    1GS/s

    14비트


  • Options / Accessories


  • Applications


  • Product Literature
    AFG31000 SERIES DATASHEET
