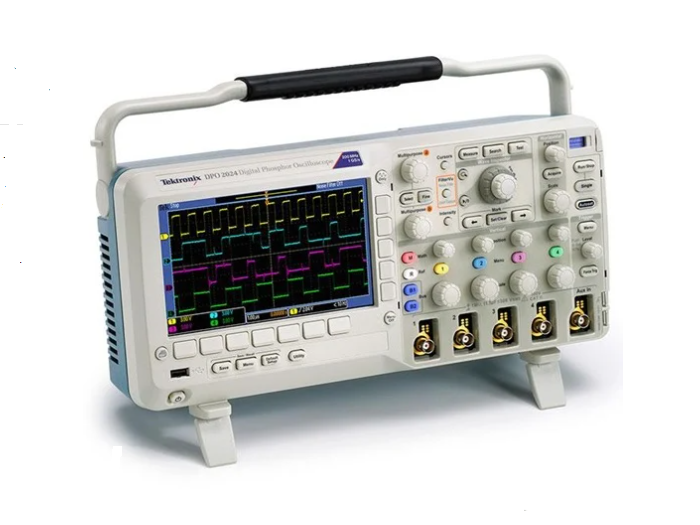

TEKTRONIX
MSO2000B/DPO2000B
MSO/DPO2000B 혼합 신호 오실로스코프 시리즈는 보급형 수준의 가격으로 고급 디버깅 기능을 제공하는, 동급 최강 오실로스코프입니다. 최대 20개의 채널을 갖추었으며, 아날로그와 디지털 신호를 단일 장비에서 분석할 수 있습니다. 자동화된 시리얼 및 병렬 버스 분석 기능과 함께 제공되는 혁신적인 Wave Inspector® 컨트롤을 이용하면 디버깅을 빠르게 마칠 수 있습니다.
-
보다 빠르게 검색, 디버깅 및 분석- 4개의 아날로그 채널, 16개의 디지털 채널 그리고 2개의 버스 파형을 통해 설계에서 여러 포인트를 확인할 수 있습니다. 또한 디지털 포스퍼 디스플레이와 125개의 트리거 조합을 통해 이상 신호를 신속하게 찾을 수 있으며 Wave Inspector를 통해 1M 파형 포인트를 팬하고 원하는 포인트를 확대 및 표시하며 표시 사이를 이동할 수 있습니다. 뿐만 아니라 FilterVu를 통해 글리치가 아닌 노이즈를 줄일 수 있습니다.
- 시리얼 버스 자동 디코딩을 통해 오류를 줄이고 시간을 절약할 수 있습니다. 또한 옵션으로 제공되는 시리얼 트리거링 및 디코딩 모듈은 특정 패킷 콘텐츠에서 트리거링을 자동화한 후 빠르게 파악할 수 있도록 데이터를 아날로그 파형 및 버스 보기로 표시합니다. 뿐만 아니라 자동차, 임베디드 설계 및 컴퓨터 애플리케이션에서 선도적인 시리얼 버스에 대한 옵션도 제공됩니다.
- TekVPI 프로브 인터페이스는 광범위한 응용 분야에 사용할 수 있으므로 스케일 팩터에 대해 걱정할 필요가 없습니다. 스케일 팩터를 자동으로 전달하고 간단한 지연시간 보정을 수행하며 스코프 디스플레이에 프로브 정보를 제공하는 광범위한 액티브 및 전류 프로브를 사용하십시오.
- 모두 시간 상관된 최대 4개의 아날로그 채널과 16개의 디지털 채널을 통해 혼합 신호 설계를 디버깅할 수 있습니다. 디지털 채널을 결합하여 병렬 버스를 표시하거나 시리얼 버스를 디코딩할 수 있습니다. 또한 혁신적인 P6316 로직 프로브가 추가되어 설계에 쉽게 연결하고 신호를 추적할 수 있습니다.
-
모델 아날로그 대역폭 샘플링 속도 레코드 길이 아날로그 채널 디지털 채널 MSO2004B 70MHz 1GS/s 1M 포인트 4 16개 DPO2022B 200MHz 1GS/s 1M 포인트 2 - MSO2022B 200MHz 1GS/s 1M 포인트 2 16개 MSO2012B 100MHz 1GS/s 1M 포인트 2 16개 DPO2024B 200MHz 1GS/s 1M 포인트 4 - MSO2024B 200MHz 1GS/s 1M 포인트 4 16개 DPO2014B 100MHz 1GS/s 1M 포인트 4 - MSO2002B 70MHz 1GS/s 1M 포인트 2 16개 DPO2002B 70MHz 1GS/s 1M 포인트 2 - DPO2004B 70MHz 1GS/s 1M 포인트 4 - DPO2012B 100MHz 1GS/s 1M 포인트 2 - MSO2014B 100MHz 1GS/s 1M 포인트 4 16개
-
-
MSO2000B/DPO2000B DATASHEET
