ELR 9000 HP DC LOAD

Intepro ELR 9000 HP는 ELR 9000을 개선하여 360V-528V의 새로운 광범위한 전원 연결과 향상된 전력 밀도를 제공합니다. 단일 3U 섀시는 5kW, 10k 또는 15kW를 수용합니다.

이 장치는 일정한 전압, 일정한 전류, 일정한 전력 및 일정한 저항이라는 네 가지 공통 조절 모드를 통합합니다. FPGA 기반 제어 회로는 비선형 내부 저항 시뮬레이션을 위한 함수 생성기, 테이블 기반 조절 회로와 같은 추가 기능을 제공합니다.

에너지 회수 기능은 제공된 DC 에너지를 동기 부신 전류로 변환하여 로컬 그리드로 다시 공급합니다. 이렇게 하면 일반적인 열 소멸을 최소화하고 동시에 에너지 비용을 절감할 수 있습니다. 큰 색상 TFT 터치 패널은 다른 장치에 비해 수동 작업의 다른 직관적 인 종류를 제공합니다.

FPGA 제어 하드웨어에 의해 아날로그 또는 디지털 인터페이스를 통한 제어에 대한 응답 시간이 개선되었습니다. 여러 장치의 병렬 작동에서 마스터 슬레이브 버스는 1MW 이상에 대해 64대 이상의 유닛을 병렬로 연결하는 데 사용됩니다.

제품문의
  • Features
    운영 비용 절감

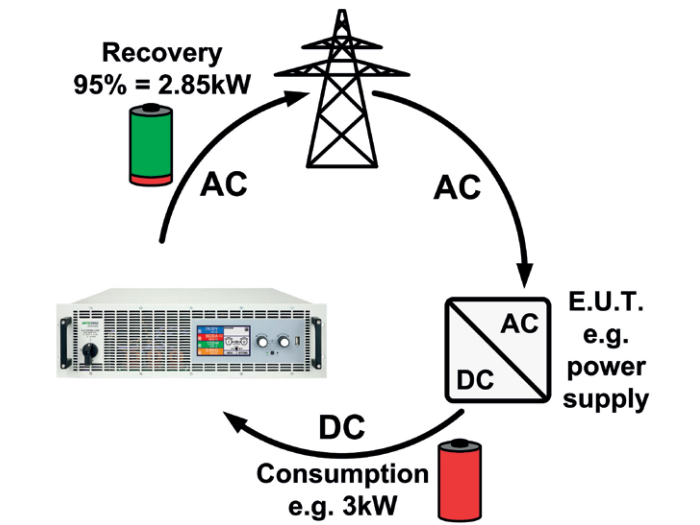

    • ELR 시리즈의 가장 중요한 특징은 AC 입력, 즉 그리드 연결도 약 95%의 효율로 로드된 에너지를 회수하기 위한 출력으로 사용된다는 것입니다. 적재된 에너지를 회수하면 에너지 비용이 절감되고 열 형태로 에너지를 방출하는 기존의 공기 냉각 및 수냉 하중에 일반적으로 필요한 고가의 냉각 시스템을 방지할 수 있습니다.
    그리드로 다시 재생 부하
    • 표준 재생 기능은 제공된 DC 에너지를 동기 적인 시네 파 전류로 변환하고 로컬 또는 공용 그리드로 다시 공급합니다. 이렇게 하면 일반적인 열 소멸을 최소화하고 동시에 에너지 비용을 절감할 수 있습니다.
    • 대형 LCD 터치 패널은 네 가지 작동 모드, 상수 전압(CV), 상수 전류(CC), 상수 전력(CP) 및 상수 저항(CR)을 제어하기 위한 현대적이고 직관적인 사용자 인터페이스를 제공합니다. DSP 제어 하드웨어에 의해 아날로그 또는 디지털 인터페이스를 통한 제어에 대한 응답 시간은 업계에서 가장 빠른 시간 중 하나입니다. 여러 장치의 병렬 작동에서 마스터 슬레이브 버스는 섀시를 연결하여 실제 값이 합산되고 집합 값이 분산된 고전력 시스템을 만드는 데 사용됩니다.
    전압, 전류, 용량의 넓은 범위
    • ELR 9000 HP 프로그래밍 가능한 부하에 사용할 수 있는 전압 범위 포트폴리오는 0이 있는 모델에서 나아집니다. 80 V DC까지 모델까지 0 ... 1500 V DC. 섀시당 최대 510암페어의 입력 전류도 사용할 수 있습니다. 이 시리즈는 컴팩트 한 3U 패키지에 5 kW, 10 kW 또는 15 kW가있는 세 개의 파워 클래스를 제공하며, 캐비닛에서 최대 480kW (또는 그 이상)까지 확장하여 총 전류가 상당히 높습니다. 더 높은 전력 솔루션을 보려면 Intepro 시스템에 문의하십시오.
    운영(HMI)

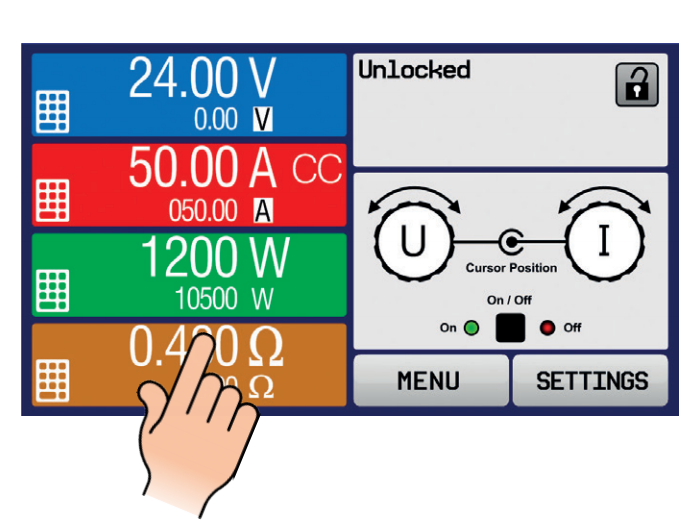

    • 수동 조작은 고릴라 유리 터치 패널, 두 개의 회전 손잡이 및 푸시 버튼으로 수행됩니다. 큰 색상 디스플레이는 모든 관련 집합 값과 실제 값을 한눈에 보여줍니다.
    • 전체 설정은 또한 인간-기계 인터페이스뿐만 아니라 기능 (사각형, 삼각형, 죄) 등의 구성으로 이루어집니다. 디스플레이는 다국어 (독일어, 영어, 러시아어, 중국어)입니다.
    버스 공유
    • "공유 버스"는 장치 후면의 아날로그 연결이며 이 계열 및 시리즈 ELR 9000의 부하와 같이 병렬 연결에서 여러 유사한 단위의 전류 의 균형을 맞추는 데 사용됩니다.
    • 또한 PSI 9000, PS 9000 및 PSB 9000 시리즈 DC 소모품과 관련하여 2사분면 시스템을 구축하는 데 사용할 수 있습니다. 이 시스템은 소스 싱크 원칙을 사용하여 테스트 목적으로 사용됩니다.
    배터리 테스트 및 MPP 추적
    • 예를 들어 일정한 전류 또는 지속적인 저항 방전과 같은 모든 종류의 배터리를 테스트하기 위해 이 장치는 배터리 테스트 모드를 제공합니다. 이 모드는 경과된 테스트 시간 및 소비 용량(Ah)에 대한 추가 값을 보여 주습니다. 보다 상세한 설정을 위해 배터리 저전압에서 배터리 테스트를 중지하는 조정 가능한 임계값과 조정 가능한 최대 테스트 기간도 있습니다.
    • 태양 광 인버터를 시뮬레이션하기 위해 장치는 연결된 태양 전지 패널의 MPP (최대 전력 점)를 추적하고 찾는 데 사용되는 "MPP 추적"이라는 함수를 특징으로합니다.
    원격 제어 및 연결
    • 리모컨의 경우 장치 후면에 기본적으로 사용할 수 있는 두 개의 인터페이스 포트(1x 아날로그, 1x USB)가 있으며, 옵션, 연결 및 개조 가능한 디지털 인터페이스 모듈(전용 슬롯)으로 확장할 수도 있습니다.
    • 또는 인터페이스 모듈 슬롯에 이르기까지 모든 모델에는 옵션 3W(아래 참조)가 장착될 수 있으며, 이 옵션에는 1x GPIB/IEEE, 1x USB 및 1x 아날로그를 장치의 후면에 제공합니다.
    • LabView IDE를 구현하기 위해 USB, RS232, GPIB 및 이더넷과 함께 사용할 수 있는 사용 이블러블 구성 요소(VI)를 제공합니다. 요청 시 다른 IdEs 및 인터페이스가 지원될 수 있습니다.
    • Windows 사용자는 무료 소프트웨어 "전원 제어"에서 이익을 얻을 수 있습니다. CSV 형식의 반자동 테이블을 통해 장치가 제어되는 "시퀀싱"이라는 기능을 제공합니다. 이 표는 간단한 테스트 절차를 나타내며 MS Excel 또는 다른 CSV 편집기에서 만들고 편집한 다음 소프트웨어 도구로 가져올 수 있습니다.
    • 이 소프트웨어는 또한 "멀티 컨트롤"이라는 선택적 기능 (라이센스, 무료)와 함께 한 번에 최대 20 단위의 제어를 할 수 있습니다.
  • Specifications
    Please refer to datasheet.
  • Options / Accessories


  • Applications


  • Product Literature
    ELR 9000 HP SERIES DATASHEET
