ELR 5000 DC LOAD
Intepro ELR 5000은 모듈식, 완전 프로그래밍 가능 멀티 채널, 재생, 전자 DC 부하입니다. 각 모듈은 최대 200V의 전압을 가진 10 채널 섀시에서 3200W 총 3200W를 허용하는 320W입니다. 10개의 채널은 독립적으로 제어되지만 DC-AC 인버터를복구하는 에너지가 포함되어 있으므로 랙이 필요합니다. 모듈은 또한 모듈의 DC 입력에 대해 확장 가능하고 병렬 연결이 어셈블리의 함수이다.
-

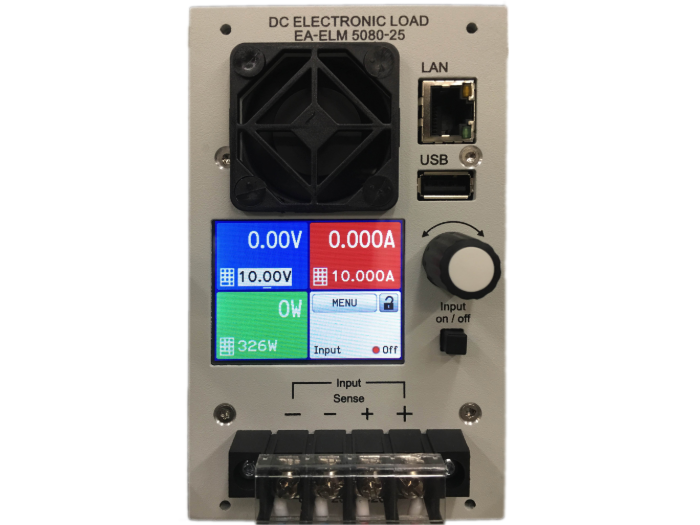

DC 로드 모듈
- 부하 모듈은 80 V 및 200 V의 두 가지 전압 변형으로 제공되며 공통 조절 모드, 일정한 전압(CV), 상수 전류(CC) 및 일정한 전력(CP)을 통합합니다. 두 모듈 모두 최대 320W의 출력을 가지며, 80V 모듈은 최대 25A를 취할 수 있으며 200V 모듈은 최대 10A를 취할 수 있습니다. 이러한 로드 모듈의 최대 10유닛을 단일 랙에 설치하면 최대 3200W 최대로 전력을 확장할 수 있습니다.

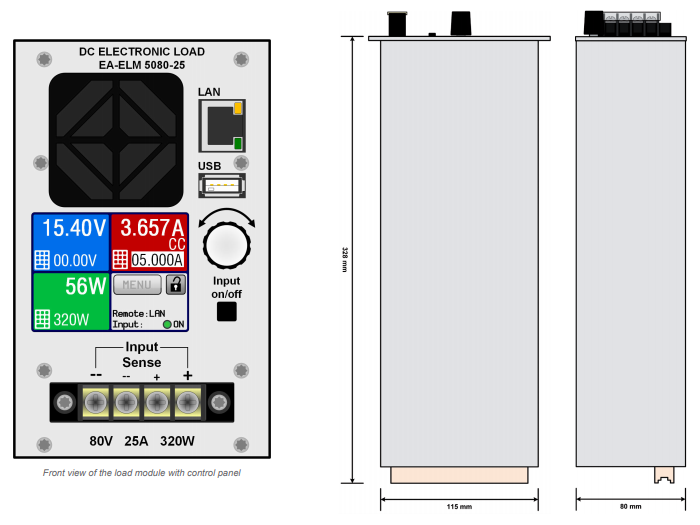

- LCD 터치 패널은 네 가지 작동 모드, 상수 전압(CV), 상수 전류(CC), 상수 전력(CP) 및 상수 저항(CR)을 제어하기 위한 현대적이고 직관적인 사용자 인터페이스를 제공합니다.
- 기본적으로 이더넷 포트를 갖춘 ELR 5000 로드 유닛은 LAN 장치 네트워크에 쉽게 통합할 수 있습니다. 외부 제어는 포함된 Windows 소프트웨어 패키지를 통해 또는 LabView 또는 기타 ID에서 만든 사용자 지정 응용 프로그램을 통해 가능합니다. 일반적으로 알려진 통신 프로토콜 SCPI 및 ModBus가 지원됩니다.

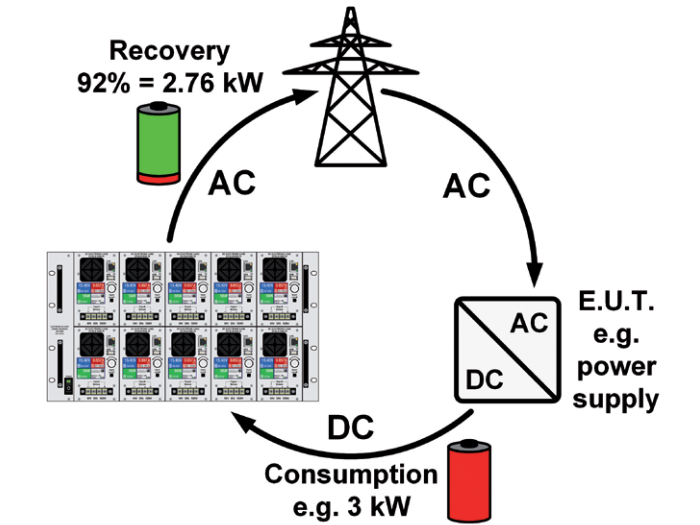

- 에너지 회수 기능은 제공된 DC 에너지를 동기 적인 부신 파 전류로 반전시키고 로컬 그리드로 다시 공급합니다. 이렇게 하면 일반적인 열 소멸을 최소화하고 에너지 비용을 동시에 절감할 수 있습니다. 이러한 전자 하중의 이러한 중요한 특징은 AC 입력, 즉 그리드 연결은 공급된 DC 에너지의 회수를 위한 출력으로도 사용되며, 이는 약 90%의 효율로 변환된다는 것입니다. 이러한 에너지 회수 방법은 DC 입력 에너지를 열로 변환하는 기존의 전자 부하에 필요한 것과 같은 에너지 비용을 절감하고 고가의 냉각 시스템을 방지하는 데 도움이 됩니다.
-
Please refer to datasheet.
-
-
ELR 5000 SERIES DATASHEET
