EL 9000 B DC LOAD
Intepro EL 9000 B는 고성능 DC 전자 부하 섀시이며 총 15가지 모델 중에서 선택할 수 있는 Intepro는 테스트 요구 사항에 맞는 솔루션을 보유하고 있습니다. 사용 가능한 전압 범위 포트폴리오는 0이있는 모델에서 나갑니다. 80 V DC까지 모델까지 0 ... 750 V DC. 단일 섀시 내에서 최대 510A의 입력 전류를 사용할 수 있는 로드는 6가지 작동 모드를 특징으로 하며 최대 72kW의 여러 섀시와 평행할 수 있습니다. 전력 소비와 장치의 높이 사이의 관계는 업계에서 최고 중 하나입니다. 모든 모델에 대해 3U 높이만 으로 단위당 최대 7.2kW의 DC 전력을 소모하는 기능이 인상적입니다.
-
- 모든 모델은 일정한 전압(CV), 일정한 전류(CC), 일정한 전력(CP) 및 일정한 저항(CR)의 네 가지 공통 조절 모드를 지원합니다. FPGA 기반 제어 회로는 비선형 내부 저항 시뮬레이션을 위한 테이블 기반 기능이 있는 함수 생성기와 같은 귀중한 테스트 기능을 제공합니다.

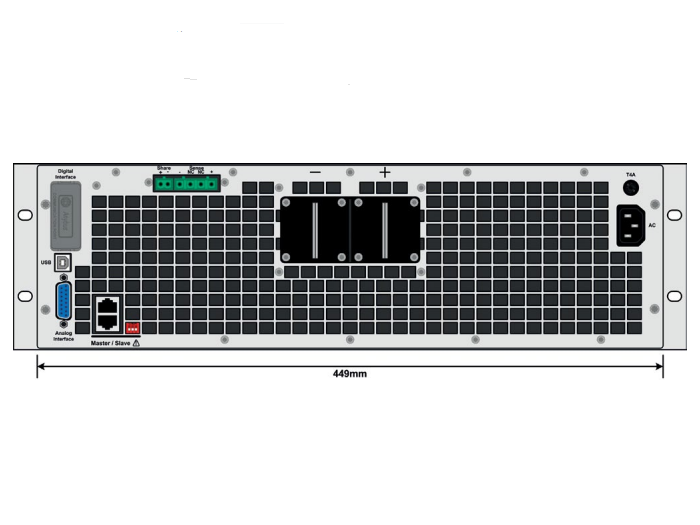

- 리모컨의 경우 섀시 후면에 기본적으로 사용할 수 있는 두 개의 인터페이스 포트(1x 아날로그, 1x USB)가 있으며, 옵션, 플러그 및 개조 가능한 디지털 인터페이스 모듈(전용 슬롯)으로 확장할 수도 있습니다. 또는 인터페이스 모듈 슬롯에 대해 모든 모델에는 3방향 인터페이스(옵션 3W)가 장착되어 섀시의 후면에 1x GPIB/IEEE, 1x USB 및 1x Analog를 제공합니다. LabView IDE Intepro의 구현을 위해 USB, RS232, GPIB 및 이더넷인터페이스 유형에 사용할 수 있는 즉시 사용 되는 구성 요소(VI)를 제공합니다. 다른 IdEs 및 인터페이스는 통신 프로토콜에 대한 설명서에서 지원됩니다.
- EL 9000 B 시리즈의 모델은 최대 전력 범위에서 작동 할 때 과열을 방지하기 위해 열 분해가 장착되어 있습니다. 주변 온도가 낮고 냉각이 좋을수록 부하가 걸릴 수 있는 전력이 높아집니다. 증하 후 연속 섭취 전력은 최대 50°C 의 주변 온도에서 안정적입니다.
- EL 9000 B DC 전자 로드의 특수 기능은 친숙한 FPGA 기반의 디지털 기능 및 임의파 폼 생성기입니다. 사용자 지정 가능한 로드 프로파일을 제어 및 실행할 수 있으며 임의순서로 죄, 정사각형, 톱니 및 램프 기능을 생성할 수 있습니다. 제어 회로에 내장된 3276개의 유효 포인트의 자유롭게 프로그래밍 가능한 디지털 값 테이블을 통해 장치는 배터리 또는 LED 체인과 같은 비선형 내부 저항을 재현할 수 있습니다.

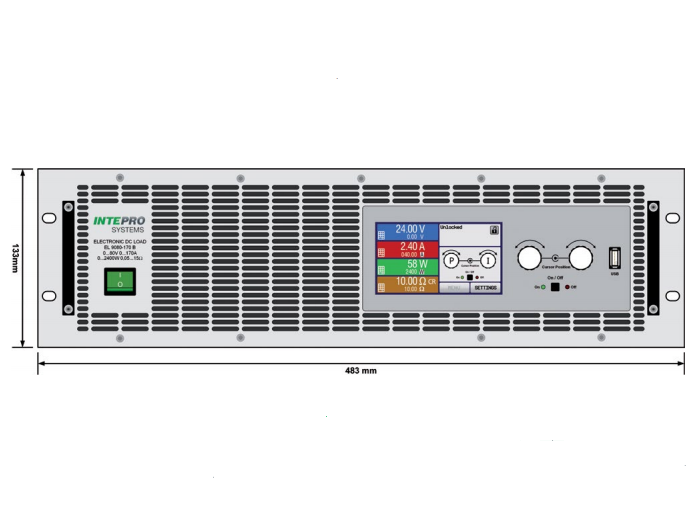

- 대형 LCD 터치 패널은 네 가지 작동 모드, 상수 전압(CV), 상수 전류(CC), 상수 전력(CP) 및 상수 저항(CR)을 제어하기 위한 현대적이고 직관적인 사용자 인터페이스를 제공합니다. DSP 제어 하드웨어에 의해 아날로그 또는 디지털 인터페이스를 통한 제어에 대한 응답 시간은 업계에서 가장 빠른 시간 중 하나입니다. 여러 장치의 병렬 작동에서 마스터 슬레이브 버스는 섀시를 실제 값이 합산되고 집합 값이 분산된 고전력 시스템을 만드는 데 사용됩니다.
- 리모컨의 경우 섀시 후면에 기본적으로 사용할 수 있는 두 개의 인터페이스 포트(1x 아날로그, 1x USB)가 있으며, 옵션, 플러그 및 개조 가능한 디지털 인터페이스 모듈(전용 슬롯)으로 확장할 수도 있습니다. 또는 인터페이스 모듈 슬롯에 대해 모든 모델에는 3방향 인터페이스(옵션 3W)가 장착되어 섀시의 후면에 1x GPIB/IEEE, 1x USB 및 1x Analog를 제공합니다. LabView IDE Intepro의 구현을 위해 USB, RS232, GPIB 및 이더넷인터페이스 유형에 사용할 수 있는 즉시 사용 되는 구성 요소(VI)를 제공합니다. 다른 IdEs 및 인터페이스는 통신 프로토콜에 대한 설명서에서 지원됩니다.
- FPGA 기반 제어 회로는 비선형 내부 저항 시뮬레이션을 위해 테이블 기반 조절 회로를 사용하는 함수 생성기와 같은 추가 기능을 제공합니다.
- 서로 다르게 구성된 여러 시퀀스를 함께 연결하면 복잡한 진행을 만들 수 있습니다. 임의 발전기의 스마트 구성은 삼각형, 사인, 직사각형 또는 사다리꼴 파 기능을 일치시키는 데 사용될 수 있으며, 따라서, 예를 들어 서로 다른 진폭 또는 듀티 사이클을 가진 직사각형 파의 시퀀스를 생성할 수 있다.
- LabView IDE Intepro의 구현을 위해 이더넷 인터페이스와 함께 사용할 사용 이외 구성 요소(VI)를 제공합니다. 다른 IdEs 및 인터페이스는 통신 프로토콜 내의 설명서에서 지원됩니다.
- EL 9000 B 시리즈의 모델은 최대 전력 범위에서 작동 할 때 과열을 방지하기 위해 열 분해가 장착되어 있습니다. 주변 온도가 낮고 냉각이 좋을수록 DC 전자 부하가 걸릴 수 있는 전력이 높아집니다. 증하 후 연속 섭취 전력은 최대 50°C 의 주변 온도에서 안정적입니다.
-
Please refer to datasheet.
-
-
EL 9000 B SERIES DATASHEET
