PSB 9000 BI-DIRECTIONAL DC POWER SUPPLY

양방향 DC-DC 컨버터(BDC)는 최근 두 대의 DC 버스 간에 양방향 에너지 전송 기능을 갖추는 시스템의 필요성이 증가함에 따라 많은 관심을 받고 있습니다. DC 모터 드라이브의 기존 응용 분야 외에도 BDC의 새로운 응용 분야에는 재생 에너지 시스템의 에너지 저장, 연료 전지 에너지 시스템, 하이브리드 전기 자동차(HEV) 및 무정전 전원 공급 장치(UPS)가 포함됩니다.

PSB 9000 시리즈는 에너지 회수가 있는 전원 공급 장치(소스)와 전자 부하(싱크)의 두 장치를 하나의 장치에 통합하는 양방향 DC 소스입니다. PSB 9000 시리즈는 표준으로 2사분면 작동을 특징으로 합니다. 소스 모드에서장치는 PSI 9000 시리즈와 같은 유연하고 자동 범위의 전원 공급 장치가 됩니다. 싱크 모드에서 장치는 ELR 9000과 같은 에너지 복구 기능이 있는 전자 부하처럼 작동합니다. PSB 9000은 두 개의 토폴로지, 섀시에 대한 필요성을 제거하고 공간, 무게 및 비용을 줄입니다.

    • "양방향"이라는 이름에서 알 수 있듯이 전력 전송 측면에서 "통합 양방향 DC" 컨버터에는 기본적으로 두 가지 동작 모드가 있습니다. 이러한 모드는 모드 A-to-B 및 모드 B-to-A로 표시됩니다. 일부는 이 깃털을 "충전" 및 "방전" 모드로 상호 연관시켜, 이는 많은 IBDC 응용 프로그램의 DC 소스 중 적어도 하나가 배터리이므로 충전 및 방전 조건이 의미가 있다는 사실에서 비롯됩니다. PSB는 배터리, EV 충전기, 모터 컨트롤러 및 에너지 저장 시스템에 이상적입니다.
    자동 범위 전원 스테이지
    • 모든 모델에는 낮은 출력 전류에서 더 높은 출력 전압을 제공하는 유연한 자동 배열 이방향 전력 스테이지또는 낮은 출력 전압에서 더 높은 출력 전류를 항상 최대 명목 출력 전력으로 제한합니다. 이러한 모델에서 파워 세트 값을 조정할 수 있습니다. 따라서 하나의 단위만 사용하여 광범위한 응용 프로그램을 이미 다룰 수 있습니다.

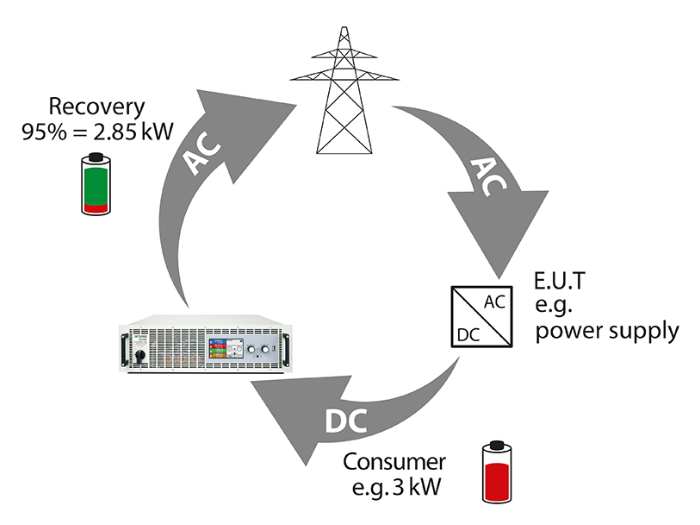

    에너지 회수
    • 우리의 ELR 9000 프로그래밍 가능한 DC 하중시리즈와 마찬가지로 PSB 9000은 침몰 전류의 92-94%를 AC 입력으로 재생합니다. 이러한 형태의 에너지 회수는 DC 입력 에너지를 열로 변환하는 기존의 전자 부하에 따라 에너지 비용을 절감하고 열 방출을 방지하며 값비싼 액체 냉각 시스템을 방지합니다.
    기능 발생기

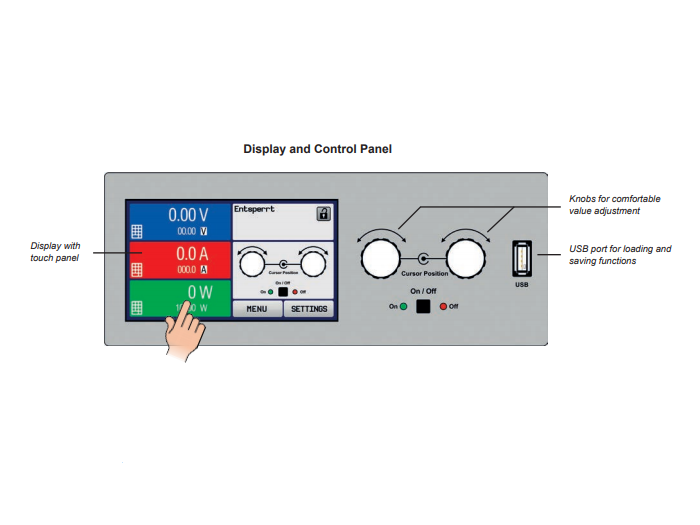

    • 이 계열 내의 모든 모델에는 아래 그림에 표시된 것처럼 일반적인 기능을 생성하고 출력 전압 또는 출력 전류에 적용할 수 있는 실제 함수 발생기가 포함됩니다. 발전기는 장치 전면의 터치 패널을 사용하거나 디지털 인터페이스 중 하나를 통한 원격 제어로 완전히 구성 및 제어할 수 있습니다. 미리 정의된 함수는 완전한 구성 능력을 위해 Y 오프셋, 시간/주파수 또는 진폭과 같은 사용자에게 필요한 모든 매개 변수를 제공합니다. 또한 임의 의 발전기를 기반으로 하는 표준 함수에 대해 이 기본 생성기는 복잡한 함수 집합을 생성하고 실행할 수 있으며 최대 99개의 시퀀스 포인트로 구분됩니다.
    고속
    • 표준 전자 프로그래밍 가능한 로드 또는 DC 소스를 사용하여 배터리를 정확하게 테스트하면 문제가 발생할 수 있습니다. 배터리는 mico 초(μsec)의 현재 수요 변화에 응답하며 대부분의 프로그래밍 가능한 장치는 밀리초(msec)로 응답합니다. PSB는 싱크 모드(하중)에서 전체 스케일 전류의 10%에서 90%로 회전합니다.lt;50μsec. PSB 9000의 고속 슬루율은 속도가 실제 배터리와 유사하기 때문에 실제 시뮬레이션을 생성합니다.
  • Please refer to datasheet.
