PSI 9000 WR DC POWER SUPPLY
Intepro PSI 9000 WR 시리즈는 빠른 응답 시간, 입력 전력 유연성, 고급 전력 시뮬레이션 모드 및 정밀한 제어를 요구하는 애플리케이션의 향상된 성능과 함께 효율적인 설계와 함께 효율적인 설계를 갖춘 자동 레인지 프로그래밍 가능한 DC 전원 공급 장치입니다. PSI 9000 WR에는 복잡한 테스트를 위한 임의의 교란을 생성할 수 있는 통합 기능 생성기가 포함되어 있습니다. 또한 전압, 전류 및 전력 프로그래밍 및 모니터링을 위한 아연 도금 절연 아날로그 인터페이스도 포함됩니다. 업계 최고의 디지털 원격 플러그 앤 플레이 모듈이 준비되어 있습니다.
-
- 사용자 및 프로세스 프로파일은 테스트 또는 기타 응용 프로그램의 재현성이 향상되도록 편집, 저장 및 보관할 수 있습니다. 또한 단일 3U 섀시는 최대 15kW의 DC 전력을 보유하고 있으며 최대 1MW까지 평행할 수 있습니다. 각 섀시는 개별 소스로 분리하거나 고전력 응용 프로그램에 대한 병렬을 유연하게 할 수 있는 컨트롤러를 갖추고 있습니다.
- 모든 PSI 9000 모델은 유연한 자동 범위 출력 단계를 특징으로 하며, 이는 감소된 전압에서 더 높은 출력 전류를 제공하므로 소스는 광범위한 전압 작동에서 최대 출력 전력을 유지합니다. 기존의 DC 소스는 소스가 전체 스케일 전압 미만의 최대 정격 전류를 유지하므로 정사각형 작동 곡선을 제공합니다. 500V의 전압 범위를 가진 전통적인 5kW DC 소스는 10A를 풀 스케일로 제공합니다. 200V에서 소스는 여전히 10A만 제공하므로 2kW가 테스트 중인 장치에 전달됩니다.
- 자동 배열은 감소된 전압에서 출력 전류를 자동으로 증가시켜 이 문제를 해결합니다. 예를 들어 5kW인 PSI 9500-30을 예로 들어 보겠습니다. 500V에서 소스는 10A를 제공합니다. 200V에서 소스는 소스가 5kW 출력 등급을 유지한다는 것을 의미하는 25A를 제공합니다.
- 자동 배열은 규제 된 출력 전력을 유지하면서 다양한 입력 전압이 필요한 제품을 테스트 할 때 특히 유용합니다. 이 기능은 종종 저전압 및 고전압 / 전류 요구 사항을 해결하기 위해 여러 소스를 구입하는 대 단일 섀시 솔루션을 초래합니다. 또한 단일 모델 번호로 많은 전압을 커버할 수 있으므로 인벤토리를 줄일 수도 있습니다.
- 원격 감지 기능은 부하 케이블을 따라 전압 강하를 일정 정도 보정하기 위해 부하 장비에 직접 연결된 전용 입력을 통해 달성됩니다. 전원 공급 장치는 감지 입력이 연결되어 있는지 자동으로 감지하고 부하에서 직접 전압을 안정화합니다.
- FPGA 기반 제어 회로는 비선형 내부 저항 시뮬레이션을 위해 테이블 기반 조절 회로를 사용하는 함수 생성기와 같은 추가 기능을 제공합니다.
- 서로 다르게 구성된 여러 시퀀스를 함께 연결하면 복잡한 진행을 만들 수 있습니다. 임의 발전기의 스마트 구성은 삼각형, 사인, 직사각형 또는 사다리꼴 파 기능을 일치시키는 데 사용될 수 있으며, 따라서, 예를 들어 서로 다른 진폭 또는 듀티 사이클을 가진 직사각형 파의 시퀀스를 생성할 수 있다.
- LabView IDE Intepro의 구현을 위해 이더넷 인터페이스와 함께 사용할 사용 이외 구성 요소(VI)를 제공합니다. 요청 시 다른 IdEs 및 인터페이스가 지원될 수 있습니다.
- PSI는 태양 열 배열의 정적 또는 동적 적도 조도 수준을 시뮬레이션하기위한 이상적인 솔루션입니다. 높은 정확도 조광 곡선은 16,400개의 데이터 포인트를 기반으로 하며 1% 단위로 조정할 수 있습니다. Isc, Uoc, MPP 및 임프는 사용자 프로그래밍할 수 있습니다.
- 임베디드 연료 전지 테이블 기능은 연료 전지의 전압 및 전류의 특성을 시뮬레이션하는 데 사용됩니다. 단순히 경사 점을 정의하고 데이터가 자동으로 계산된 다음 DC 소스에서 함수 생성기 및 출력으로 전송됩니다.

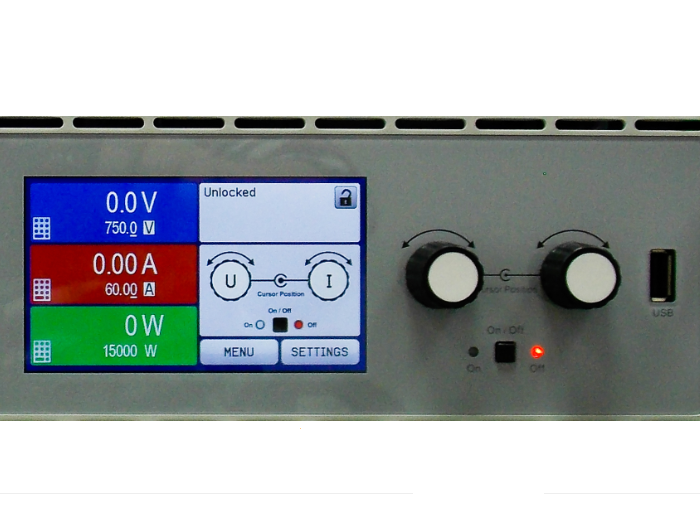

- 대형 LCD 터치 패널은 상수 전압(CV), 상수 전류(CC), 상수 전력(CP) 및 상수 저항(CR)의 네 가지 작동 모드를 제어하기 위한 현대적이고 직관적인 사용자 인터페이스를 제공합니다. DSP 제어 하드웨어에 의해 아날로그 또는 디지털 인터페이스를 통한 제어에 대한 응답 시간은 업계에서 가장 빠른 시간 중 하나입니다. 여러 장치의 병렬 작동에서 마스터 슬레이브 버스는 섀시를 연결하여 실제 값이 합산되고 집합 값이 분산된 고전력 시스템을 만드는 데 사용됩니다.
- 내부 저항 제어는 전압 소스에 연이어 계열되어 부하에 연이어 있는 내부 저항(프로그래밍 가능한 임피던스)을 사실상 시뮬레이션하는 수단을 제공합니다. Ohm의 법칙에 따르면, 이것은 전압 강하를 일으켜 조정된 출력 전압과 실제 출력 전압의 차이를 초래합니다. 이는 적재 효과를 결정하기 위해 다양한 유형의 케이블을 시뮬레이션하는 데 유용합니다.
-
Please refer to datasheet.
-
-
PSI 9000 WR SERIES DATASHEET
