AFV-P AC SOURCE
프로그래밍 가능한 AC/DC 출력 전원

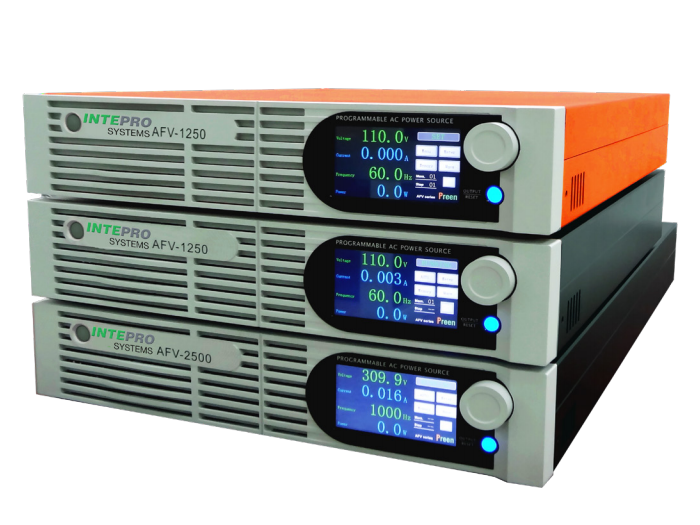

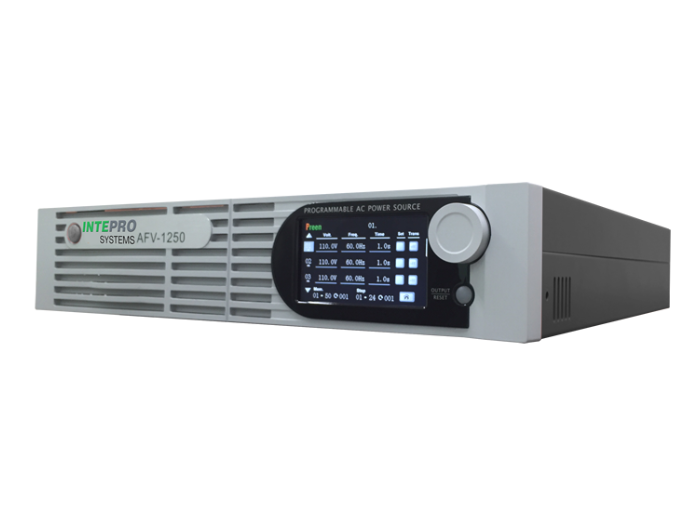

Intepro의 AFV-P 시리즈는 정밀 측정 및 제어가 가능한 프로그래밍 가능한 AC/DC 출력 전원입니다. 이 소형 전원은 4개의 전력 레벨, 600VA, 1250VA, 2500VA 및 5000VA로 제공되며 40-100Hz에서 0.3% 미만의 왜곡으로 깨끗한 전력을 제공합니다. AFV-P 계열은 0~310VAC의 출력 전압과 40~500Hz 또는 15~1000Hz의 주파수를 고주파 옵션으로 제공합니다. 설계 검증, 품질 보증, ATE의 상업, 방위 및 항공 우주 테스트 애플리케이션에 이상적입니다. AFV-P 그래픽 사용자 인터페이스 소프트웨어를 사용하면 Ac 입력의 복잡한 테스트를 UUT에 쉽게 설정할 수 있습니다.
내부 메모리는 50개의 레지스터에 최대 1200개의 과도를 저장합니다. 과도 생성 기능은 전압 변화, 서지, 낙하 및 주파수 장애 시뮬레이션을 제공합니다. 최첨단 PWM 기술을 통해 AFV-P 시리즈는 최대 정격 전류에서 최대 4.5배의 피크 전류(crest factor)를 제공할 수 있어 전원 공급 장치 테스트를 전환하는 데 이상적입니다. 사용자 정의 시작 및 끝 위상 각도는 0~360도 사용할 수 있습니다.

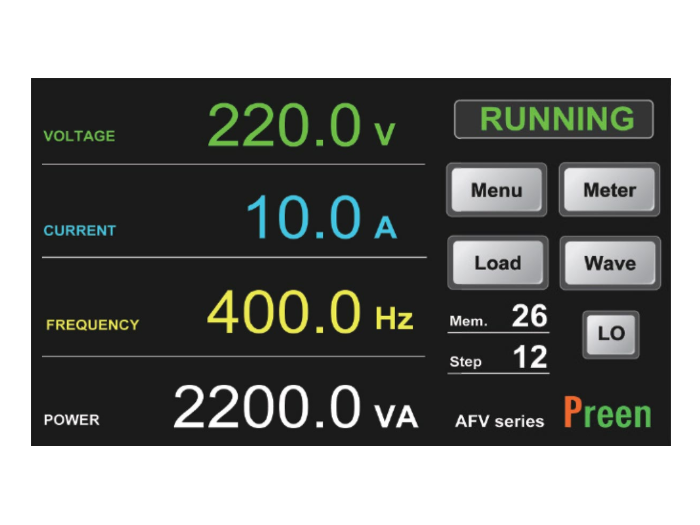

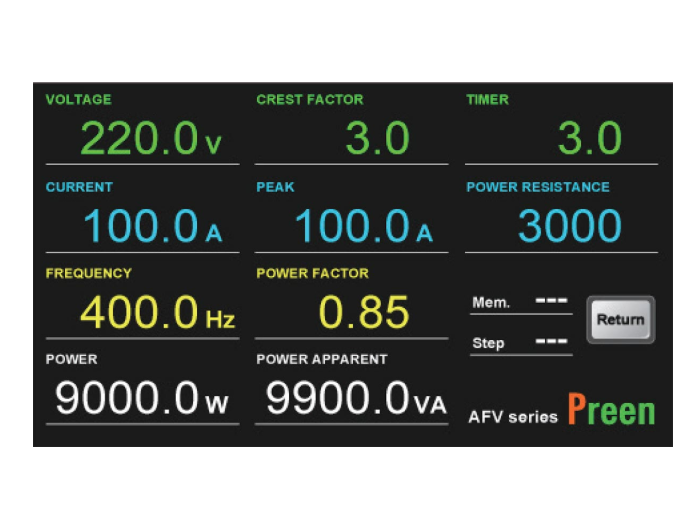

AFV-P 계열 측정 기능에는 rms 전압, rms 전류, 진정한 전력, 명백한 전력, 전력 계수, 문장 계수 및 반응성 전력이 포함됩니다. 회전 노브가 있는 5인치 터치 스크린은 전압, 전류 및 주파수의 빠른 조정 및 구성을 가능하게 합니다. 사용자는 USB, RS232/RS485, LAN 또는 선택적 GPIB 및 아날로그 제어의 표준 인터페이스를 통해 AC 소스를 원격으로 제어할 수 있습니다. 무료 제어 소프트웨어와 LabVIEW 드라이버를 사용하여 프로그래밍 및 원격 제어를 쉽게 사용할 수 있습니다.
-
- 컴팩트하고 높은 전력 밀도: 2U: 600VA / 1250VA / 2500VA; 5U: 5000VA
- 인러시 전류에 이상적: 최대 4.5배의 피크 전류를 제공할 수 있습니다.
- 낮은 왜곡(THD): 출력이 100Hz 미만일 때 THD는 0.3% 미만입니다.
- DC 출력을 갖춘 AC 소스: 응용 프로그램을 DC 유형 테스트로 확장
- 넓은 출력 전압 및 주파수: 0-310V L-N; 15-1000Hz
- 현재 접이식 다시 기능: 출력 전류는 부하에 따라 일정하게 유지되며 출력 전압은 다양합니다.
- AFV-P 시리즈는 단일 단계 또는 연속 출력 변경을 실행하는 쉽고 편리한 방법을 제공합니다.
- 스윕 기능은 전압 및 주파수 변동 테스트에 이상적입니다.
- 전압 및 주파수 변경의 응답 시간은 한 주기 내에 있습니다.
- 사용자는 램프 기능을 사용하여 전압 및 주파수 변화의 슬루 속도를 조정할 수도 있습니다.
- 램프 기능은 모터시동 시 인러시 전류를 효과적으로 줄일 수 있습니다.
- 각 메모리 위치에 사용자가 설정할 24단계가 있기 때문에 최대 50개의 메모리 위치를 순차적으로 실행하여 1200단계를 시퀀스할 수 있습니다.
- 과도 생성은 사용자에게 전력선 교란 시뮬레이션을 위한 쉬운 설정을 제공하는 확장된 기능입니다.
- 서지, 처짐, 스파이크 및 드롭아웃과 같은 일반적인 파형 장애는 면역 테스트와 같은 응용 분야에서 생성될 수 있습니다.
- AFV-P 시리즈는 고출력 피크 전류(최대 4.5 피크/rms)를 제공할 수 있으며, 이 기능을 통해 모터 테스트에 필요한 인러시 전류를 처리하는 것이 이상적입니다.
- AFV-P 시리즈는 제어 소프트웨어와 랩뷰 드라이버를 제공하여 사용자가 프로그래밍없이 전원에 대한 원격 제어를 쉽게 설정할 수 있습니다.
- 처짐, 서지, 중퇴 또는 스파이크와 같은 테스트의 경우 슬루율은 중요한 요소입니다. AFV-P 시리즈는 0~90% 출력 전압에서 300μs 미만의 높은 슬루율을 가지는 고성능 AC 소스입니다.
- 이를 통해 사용자는 IEC-61000-4-11 또는 MIL-STD-704F와 같은 사전 규정 준수 테스트를 수행할 수 있습니다.
-
Please refer to the datasheet as below list.
-
-
AFV-P SERIES DATASHEET
