CELLGUARD™ ELS+

CELLGUARD™ ELS+ 전해질 레벨 모니터링 시스템은 유틸리티, 통신, 데이터 센터 및 산업용 배터리 플랜트 애플리케이션에서 모든 전압, 크기 또는 설계의 통풍납산(VLA) 배터리에 대한 신뢰할 수 있는 전해질 수준 및 온도 모니터링을 제공합니다.

  • 모니터링 기능
    • 낮은 수준의 전해질 수준 상태 또는 배터리 케이스 온도 제한을 초과하는 경우 센서는 경보 상태를 허브 장치에 전달합니다. 허브는 경보 상태를 감지하고 건조한 접촉 경보/리드 상태를 제공합니다.
    시각적 경보
    • 센서와 허브 유닛 모두 서비스가 필요한 VLA 배터리를 시각적으로 식별할 수 있는 LED 표시를 제공합니다.
    NERC 중화기-005 컴플라이언스
    • 24/7 경보 보고와 NERC PRC-005 전해질 수준의 검사 요구 사항을 준수합니다.
    간편한 설치
    • 모듈식 퀵 커넥트 케이블링은 사이트 조사 없이도 시간 절약 설치를 제공합니다.

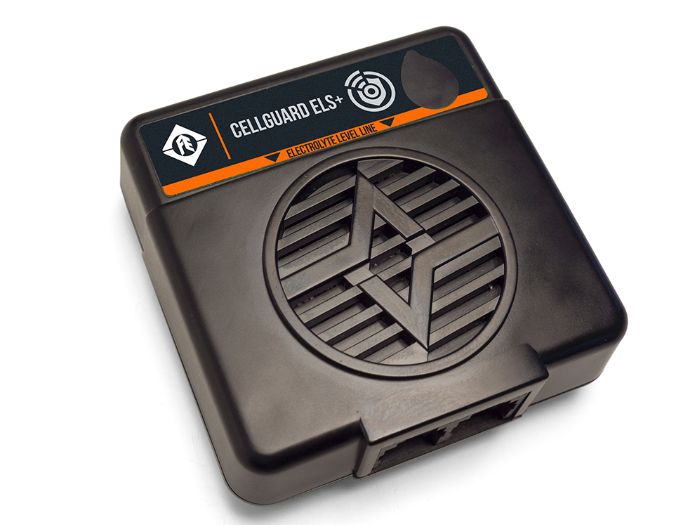

    ELS - Hardware - Sensors.psd
    전해질 레벨 센서
    • 센서는 서비스가 필요한 VLA 배터리를 시각적으로 식별할 수 있는 LED 표시를 제공합니다. 센서는 모듈식 케이블이 있는 인접한 센서에 연이어 연결되어 센서 스트링을 생성합니다.
    ELS - Hardware - Hub.psd
    센서 허브
    • 센서 스트링은 하나의 일반적인 전원 및 놀라운 모듈 허브로 종료됩니다. 허브는 모든 센서 스트링의 모든 개별 센서 경보를 하나의 공통 2형 C 드라이 컨택 인터페이스로 집계하고 각 스트링의 상태를 LED로 식별합니다.

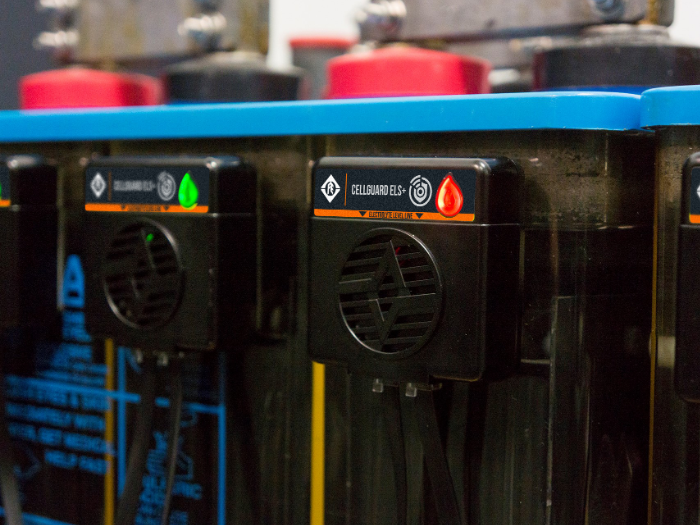

    ELS - Hardware - Sensor String.psd
    센서 스트링
    • 다른 허브를 소개하고 마른 접선 출력을 빗질하여 추가 스트링을 모니터링할 수 있습니다. 최적화된 케이블 라우팅은 추가 케이블 없이 허브-센서 및 센서 간 센서에서 구성됩니다.
    ELS - Hardware - Bracket.psd
    센서 인블리멘트 툴
    • 버블 레벨이 내장된 센서 정렬 도구는 정확한 전해질 레벨 감지를 위해 올바른 센서 배치를 보장합니다.

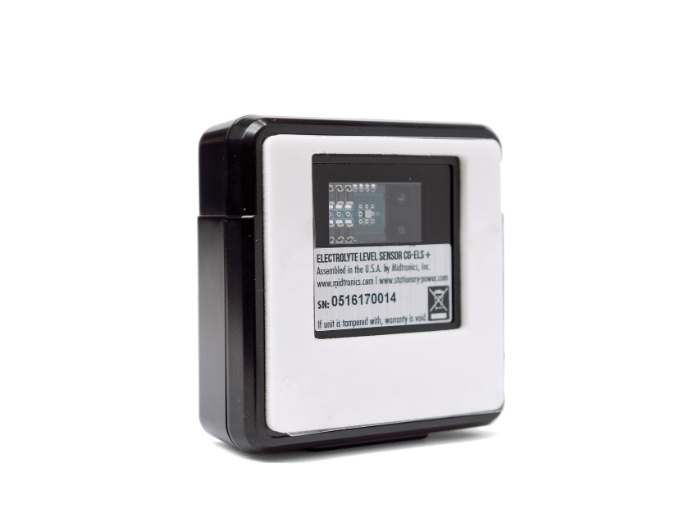

    ELS - Hardware - Sensor Back.psd
    장착
    • 센서는 열악한 작동 환경에서도 VLA 배터리 케이스와 호환되도록 특별히 설계된 양면 테이프를 사용하여 배터리 케이스에 쉽게 부착됩니다.
    ELS - Hardware - Sensor Calibrate - sized.psd
    교정
    • 센서는 단일 버튼을 누르면 몇 초 만에 배터리 케이스 특성 및 전해질 수준 상태로 보정됩니다.


  • ELS+ 센서

    배터리 유형환기 납산(VLA) 배터리
    알람 리드활성 오픈, RJ25 잭 연결을 통해
    알람 활성화(전해질 수준)레벨이 보정된 참조
    응답 시간 ± 2mm 미만인 경우 활성화: 4분
    LED 상태 표시기깜박이는 녹색(정상 상태), 깜박이는 빨간색(경보 상태),
    황색(보정되지 않은)
    전원 입력RJ25 잭
    CG-ELS+ HUB 연결을 통해 2.5mA의 2V dc ± 2V dc
    작동 온도 범위-10 ~ 65° C
    저장 온도 범위-20 ~ 70 ° C
    차원2.60" W X 2.60" D x
    1.00" H (66.04 mm W x 66.04 mm D x 25.4 mm H)
    Enclosure
    94V-0 ABS 플라스틱 하우징
    장착3M 접착제 테이프
    레벨 센서용 최대 케이스 두께1/2" (불투명하지 않은)

    ELS+ 알람 허브

    배터리 스트링
    2, 4, 6 및 8 볼트 배터리를 포함하는 최대 4개의 CG-ELS+ 센서 스트링
    입력 구성유연한 구성, 일반적으로 24, 48, 110/120, 220/240 및 480 볼트 시스템
    ELS+ 센서 배열4CG-ELS+ HUB 입력 4개

    에 대해 150개의 최대 CG-ELS+ 센서가 있는 CG-ELS+ 허브당 600개의 CG-ELS+ 센서를 단일 배터리 스트링에 사용하여 배터리 스트링 내의 모든 셀을 모니터링할 수 있습니다.
    알람 출력2 양식 C 건조 접점, 여러 허브 단위에서 경보 집계를위한 1A
    중복 커넥터 핀
    LED 상태 표시기녹색(정상 상태), 빨간색(경보 상태)
    전원 입력120V/240V AC 50/60 Hz AC 월 어댑터 ~ 2암페어 최대 12VDC
    전원 상태 LED모듈 전원이 켜지면 녹색
    작동 온도 범위-10 ~ 65° C
    저장 온도 범위-20 ~ 70 ° C
    차원3.972" W x 2.023" D x 0.876" H
    (100.9 mm W x 51.40 mm D x 22.25 mm H)
    Enclosure
    94V-0 ABS 플라스틱 하우징
    장착케이블 타이 브래킷 또는 무료 서
